VRF Klima Servisi

VRF sisteminde bütün iç üniteler aynı soğutucu akışkan devresini ve aynı haberleşme hattını paylaşır. Bu yüzden tek bir odada görülen şikâyetin kaynağı bazen o odadaki iç ünite, bazen dış ünite, bazen de aradaki boru hattıdır. VRF klima servisi arızayı ünite ünite değil sistem olarak okur: arıza kodları ve çalışma geçmişi, basınç ve sıcaklık değerleri, şarj kaydı ve boru izometrisi birlikte değerlendirilir. İstanbul ve Kocaeli'de kurulu sistemlerin arıza, periyodik bakım, kaçak tespiti, gaz şarjı ve revizyon işlerini yapıyoruz; yeni sistemin projesi ve kurulumu VRF klima sistemleri sayfasında anlatılıyor.

"VRV klima servisi" diye aranan iş de aynıdır: VRV, bir üreticinin bu sistem tipine verdiği ticari addır. Garanti süresi devam eden sistemlerde üreticinin yetkili servis şartları geçerlidir; garanti dışındaki sistemlerde çalışma, üreticinin servis kılavuzu ve arıza kodu listesi esas alınarak yapılır.

Belirtiye göre ilk kontroller

Kaçak tespiti ve gaz şarjı

Akışkan eksikliği bir arıza değil sonuçtur; kaçak bulunup giderilmeden gaz eklemek bir sonraki arızayı yalnızca erteler. Kaçak önce elektronik dedektör ve köpük testiyle bağlantı noktalarında, branşmanlarda ve servis vanalarında aranır. Bulunamazsa sistem bölümlere ayrılır, her bölüm kuru azotla basınçlandırılıp basınç düşümü izlenir. Onarım için akışkan geri kazanım cihazıyla tüpe alınır; onarımdan sonra azotla basınç testi, vakum ve şarj yapılır.

VRF'de doğru şarj miktarı manometredeki basınca bakılarak bulunmaz. Fabrika şarjının üzerine eklenecek miktar, her çaptaki sıvı hattı uzunluğu üreticinin kg/m katsayısıyla çarpılıp sistem büyüklüğüne bağlı sabit terimler eklenerek hesaplanır. Bir üreticinin montaj kılavuzundaki örnekte 12,7 mm'lik sıvı hattından 40 m, 9,52 mm'likten 60 m ve 6,35 mm'likten 20 m bulunan bir sistemde ilave şarj (40 × 0,11) + (60 × 0,054) + (20 × 0,021) + 3,5 = 11,56 kg çıkar ve yukarı yuvarlanarak 11,6 kg alınır.

Akışkan terazide tartılarak sıvı fazda verilir; R410A bir karışım olduğu için gaz fazında şarjda devredeki bileşim değişebilir. Sahada eklenen miktar ve toplam şarj dış ünite etiketine işlenir.

Kendi sıvı hattı boylarınızla ilave şarjı görmek için VRF kapasite ve boru çapı hesabı aracının gaz şarjı adımını kullanabilirsiniz.

F-gaz yükümlülükleri ve sızıntı kontrol periyodu

Florlu Sera Gazlarına İlişkin Yönetmelik (Resmî Gazete 15.10.2024, sayı 32693) sızıntı kontrolünü kilogramla değil ton CO₂ eşdeğeriyle tanımlar: şarj miktarı (kg) × küresel ısınma potansiyeli / 1000. Bu potansiyel R410A için 2087,5, R32 için 675'tir. Sabit iklimlendirme ve ısı pompası ekipmanında periyotlar şöyledir:

Örnek: fabrika şarjı 6,5 kg olan bir dış üniteye yukarıdaki 11,6 kg eklendiğinde toplam 18,1 kg R410A olur; bu 18,1 × 2087,5 / 1000 ≈ 37,8 ton CO₂ eşdeğeridir ve 12 ayda en az bir sızıntı kontrolü gerektirir.

5 ton CO₂ eşdeğeri ve üzerindeki ekipmanın işletmecisi sistemi EKOMVET'e kaydeder ve ekipman kayıt defteri orada tutulur. Yeni ekipmanda ilk sızıntı kontrolü kurulumdan sonraki 30 iş günü içinde yapılır. Kurulum, bakım, servis ve sızıntı kontrolü yapan personelde Mesleki Yeterlilik Belgesi aranır; servis öncesinde bu belge ve önceki kontrol kayıtları sorulmalıdır.

Periyodik bakımda yapılanlar

VRV klima bakım aralığını kullanım yoğunluğu ve ortam belirler; yasal sızıntı kontrol periyodu bunun alt sınırıdır. Atölye ve sanayi yoğun bölgelerde dış ünite serpantininde toz ve yağ buharı birikimi, deniz kıyısına yakın binalarda tuzlu havanın yol açtığı korozyon daha sık kontrol gerektirir. Klima santrali, fan coil ve VRF'nin aynı binada bulunduğu yapılarda ekipman bazında bakım planı iklimlendirme bakım ipuçları yazısında; ısı pompalı ve ısı geri kazanımlı sistem farkı, joint ve iç ünite tipleri gibi arıza tespitinden önce bilinmesi gereken kavramlar VRF klima nedir yazısında. Split ve salon tipi klimaların bakımı için klima montajı ve bakımı, havalandırma fanları ve kanal ekipmanı için havalandırma bakım onarım hizmetimize bakabilirsiniz.

Servis işinin adımları

1. Keşif. Dış ünite etiketi (model, seri numarası, fabrika şarjı ve sahada eklenen şarj), arıza kodları, iç ünite listesi ve varsa boru izometrisi toplanır; sistem çalışırken basınç ve sıcaklıklar okunur.
2. Hesap. Şarj miktarı boru boylarından doğrulanır. İç ünite eklenecek ya da yer değiştirecekse bağlantı oranı, boru çapları ve oda konsantrasyonu yeniden hesaplanır.

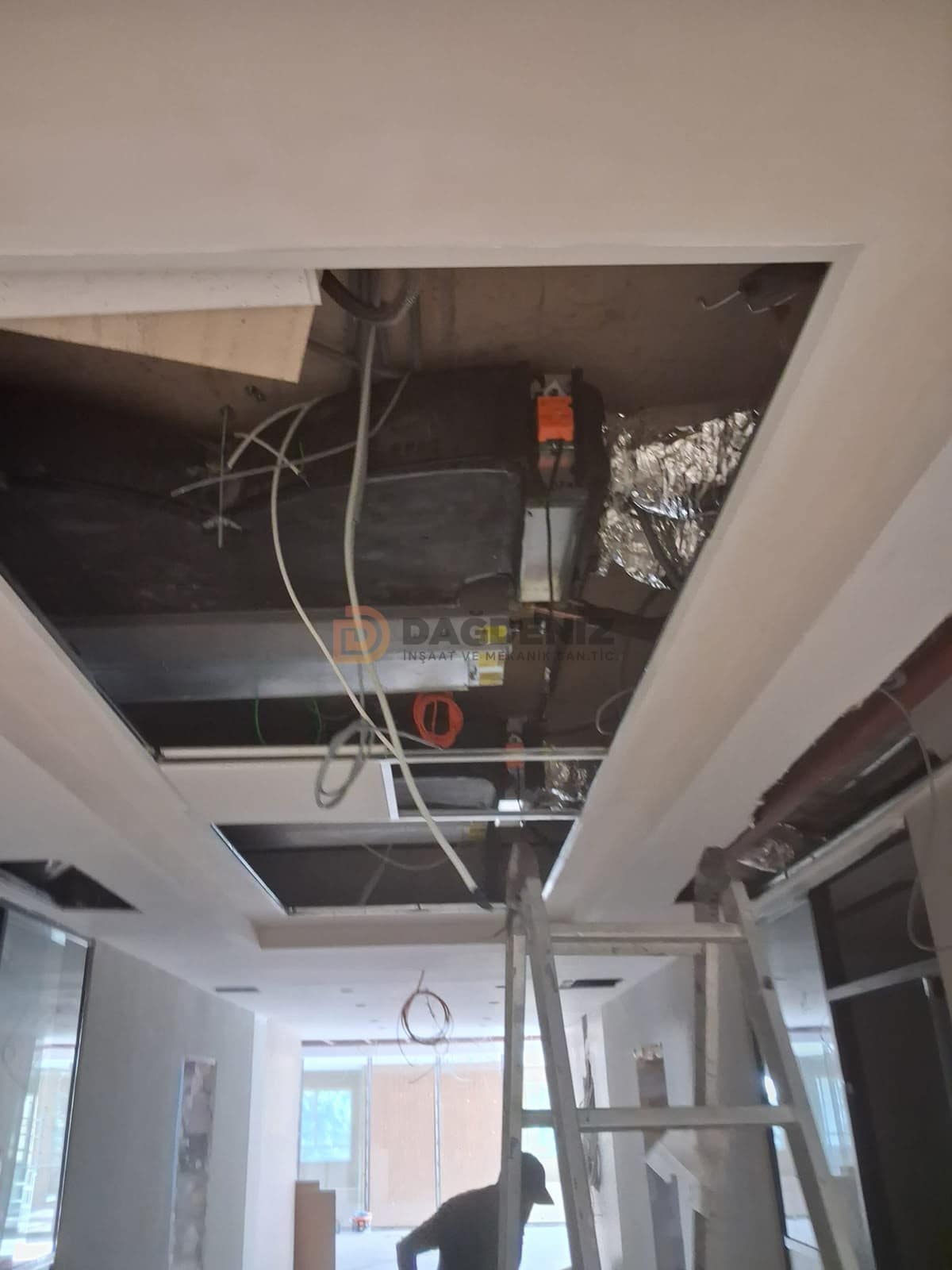

3. İmalat. Gerekirse yeni boru hattı, branşman bağlantıları, drenaj hattı, konsollar ve kanal tipi ünite bağlantı parçaları hazırlanır.
4. Onarım ve montaj. Akışkan geri kazanılır; kart, sensör, valf bobini ya da fan motoru değiştirilir, boru onarımı azot geçirilerek kaynakla yapılır.
5. Devreye alma. Azotla basınç testi, vakum, tartılarak sıvı fazda şarj, adres tanımları, test çalışması ve ölçümlerin kaydı.
6. Bakım planı. Şarja göre yasal sızıntı kontrol periyodu ve kullanım yoğunluğuna göre bakım takvimi çıkarılır.

Mevcut sisteme iç ünite ekleme ve revizyon

Kat planı değişen ofis ve otellerde mevcut VRF sistemine iç ünite eklemek ya da üniteleri taşımak gerekebilir. Bu iş üç hesabı birlikte değiştirir:

• Bağlantı oranı. Eklenen kapasite indeksiyle toplam, dış ünitenin izin verdiği üst sınırı geçmemelidir.
• Boru çapları. Yeni ünitenin bağlandığı yolun yukarısındaki her branşta toplam kapasite indeksi artar; tablodaki bir üst banda geçen hatların çapı büyütülür.
• Şarj ve konsantrasyon. Eklenen sıvı hattı ilave şarjı artırır; toplam şarj yeniden etiketlenir, en küçük odadaki konsantrasyon ve F-gaz kontrol periyodu yeniden kontrol edilir.

İstanbul ve Kocaeli'de VRF klima servisi

Şişli'deki plaza katlarında ve Beyoğlu'ndaki otel ve iş hanlarında dış ünite çatıda ya da teras katındaysa servis için çatı erişimi, vinç ya da yük asansörü ihtiyacı ve kiracıları etkilemeyecek çalışma saatleri önceden planlanır. Atölye ve sanayi yapılarının yoğun olduğu Bağcılar'da VRF klima servisi işlerinde ve sanayi ile AVM'lerin bir arada bulunduğu Küçükçekmece'de dış ünite serpantininin kirlenmesi bakım planında öne çıkar. Avcılar gibi Marmara kıyısındaki ilçelerde korozyon kontrolü eklenir.

Kocaeli'de İzmit VRF klima servisi için ayrı bir bölge sayfamız var; diğer ilçeler Kocaeli, İstanbul ilçeleri İstanbul bölge sayfasında listelenir.

Servis tarafında sık yapılan hatalar

• Kaçağı bulmadan gaz eklemek.
• Şarj miktarını basınca bakarak ayarlamak; doğru miktar boru boylarından hesaplanır ve tartılır.
• R410A'yı gaz fazında şarj etmek.
• Sahada eklenen gazı etikete ve kayıt defterine işlememek.
• Kart değiştirdikten sonra adres ve parametreleri yeniden tanımlamamak.
• Uzun süre enerjisiz kalmış dış üniteyi, kılavuzdaki kompresör ön ısıtma süresini beklemeden çalıştırmak.
• Dış ünite serpantinini kanatları ezen yüksek basınçlı suyla yıkamak.
• İç ünite ekledikten sonra bağlantı oranını ve boru çaplarını kontrol etmemek.

Servis kaydı için hazırlanacaklar

Dış ünite etiketinin fotoğrafı, kumandada ya da merkezi kontrolde görünen arıza kodu, iç ünite sayısı, son bakım ve son sızıntı kontrolü tarihi ilk değerlendirme için yeterlidir. Maliyeti etkileyen kalemler VRF klima fiyatları sayfasında; servis talebi için iletişim sayfasını kullanabilirsiniz.
